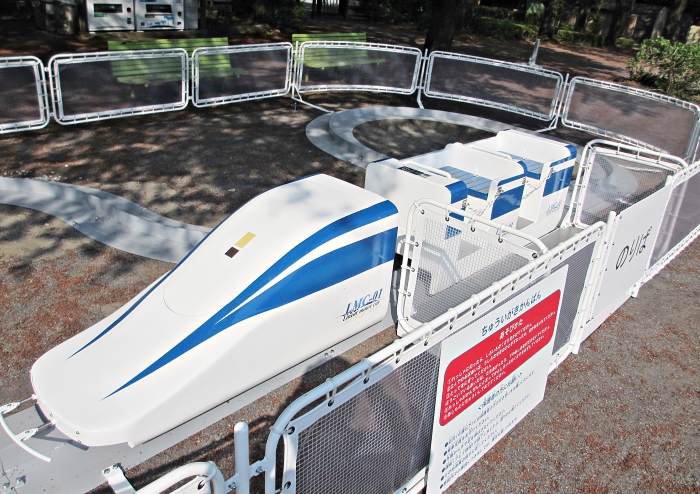

HOME > 商品情報 > A2-017 リニアくん

商品内容

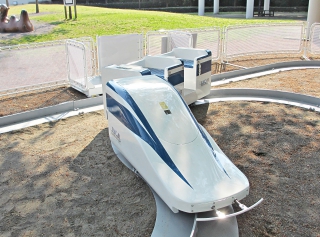

バッテリー式のセンターガイドレール式走行物です。
1回の充電で10時間程度走行します。





主要機能

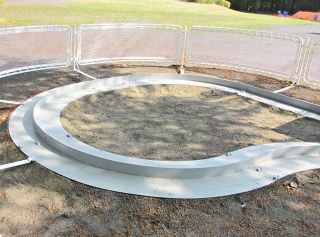

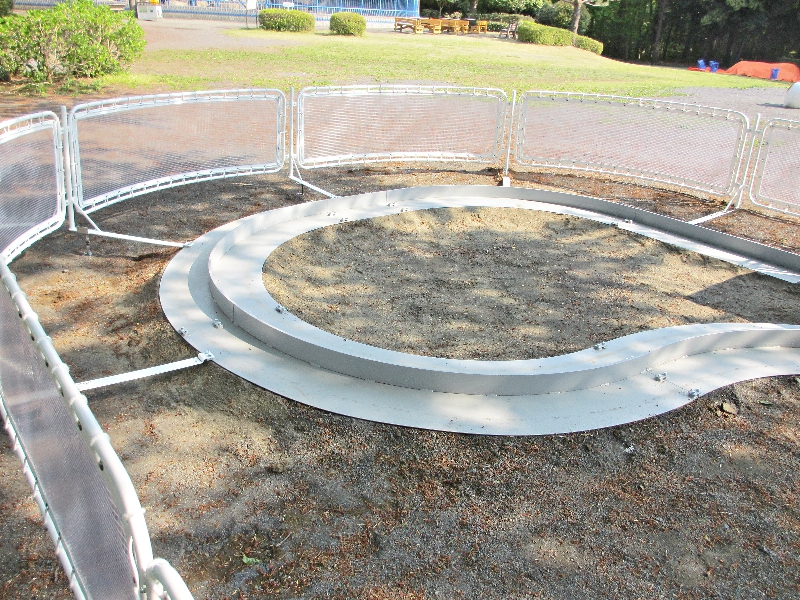

軌条(センターレール)

2014.4.22 226.JPG

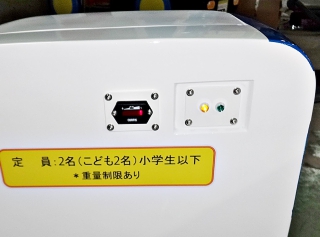

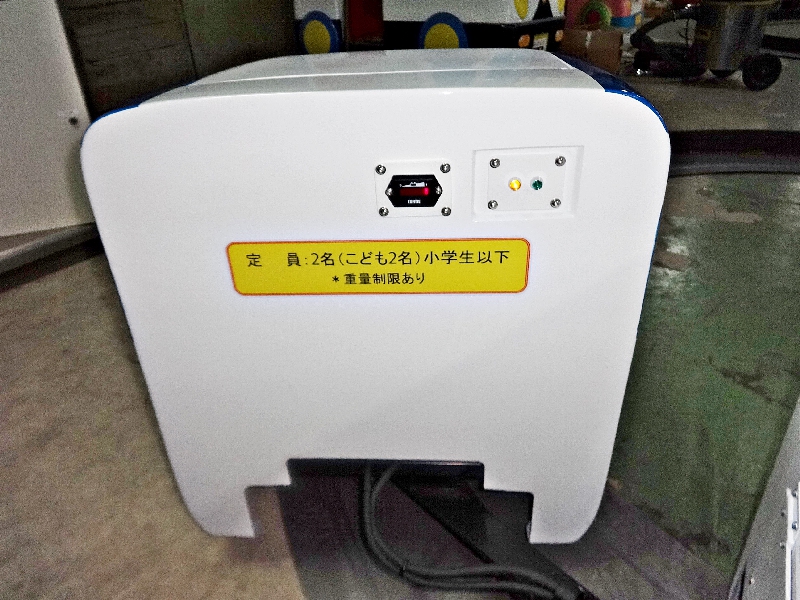

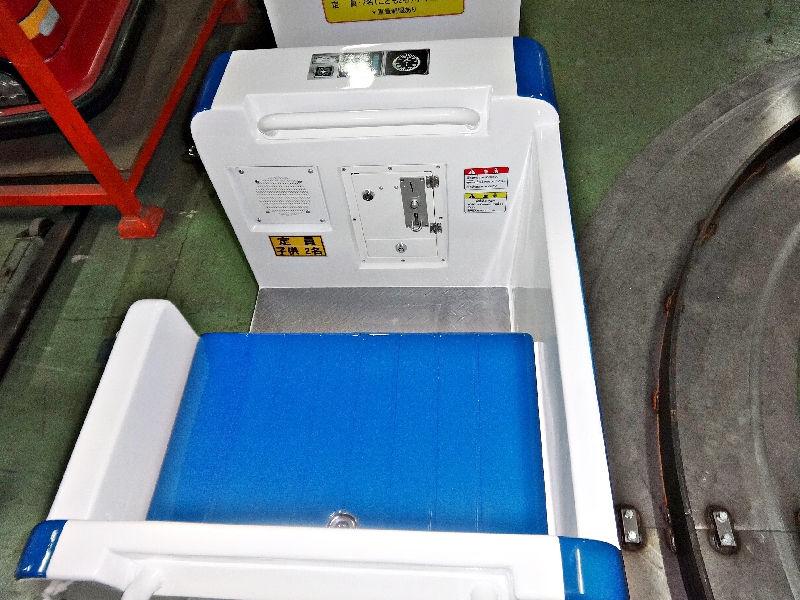

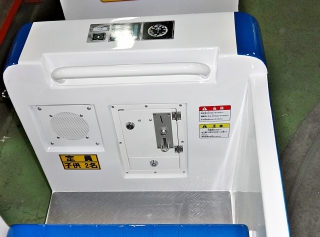

コイン投入部

2014.4.22 174.JPG

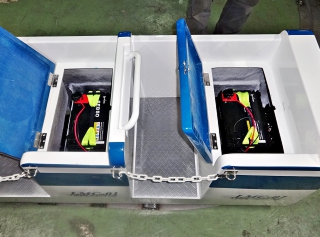

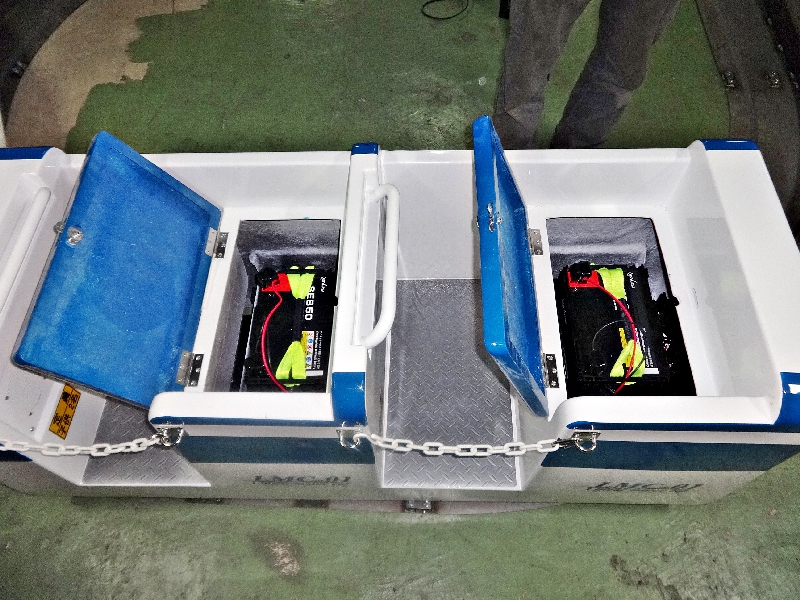

バッテリー収納部

2014.4.22 222.JPG

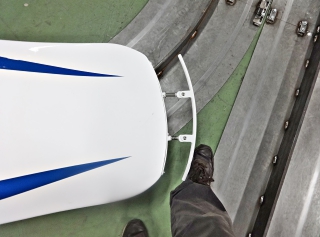

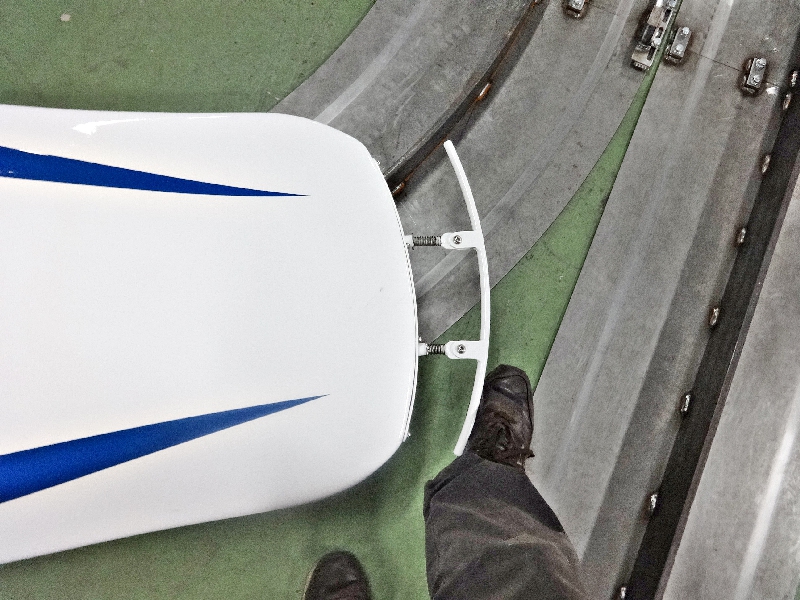

バンパーセンサースイッチ

2014.4.22 205.JPG

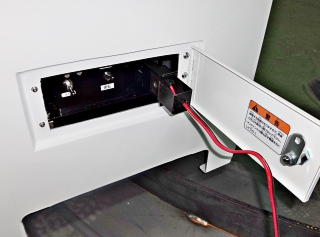

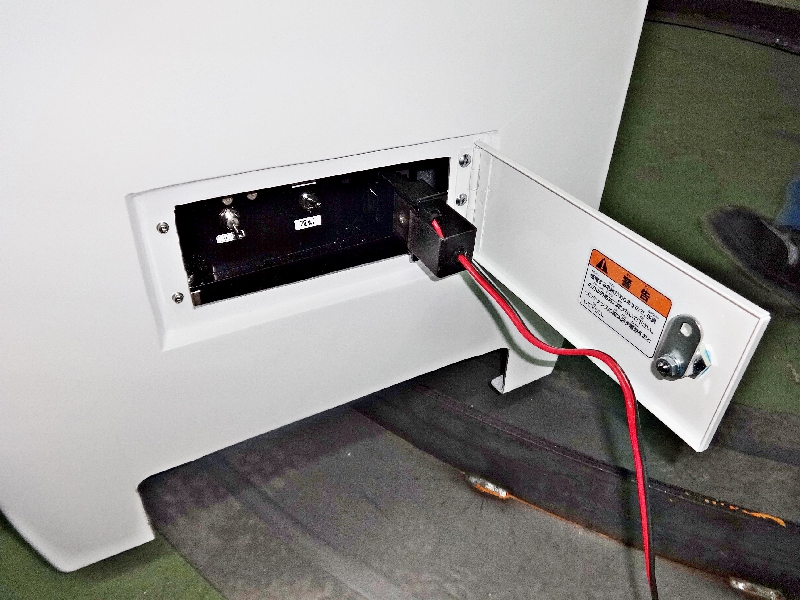

バッテリーゲージ

2014.4.22 198.JPG
コネクター式充電

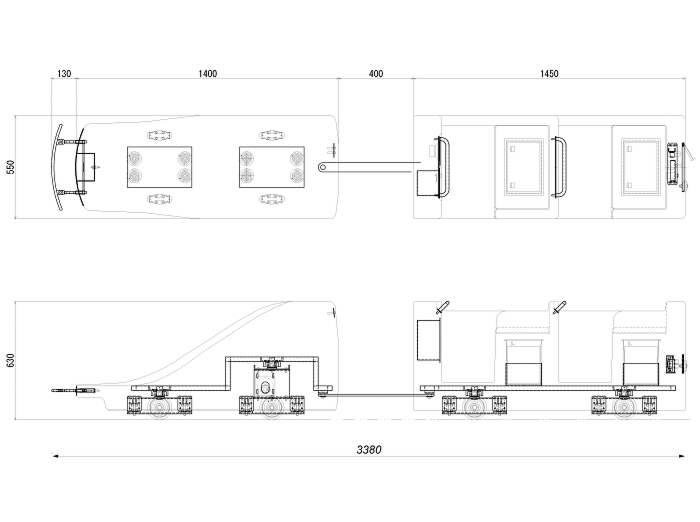

車両編成図

リニアモーターカーASSY(HP用).tif

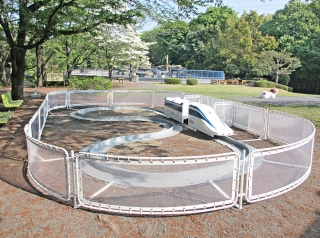

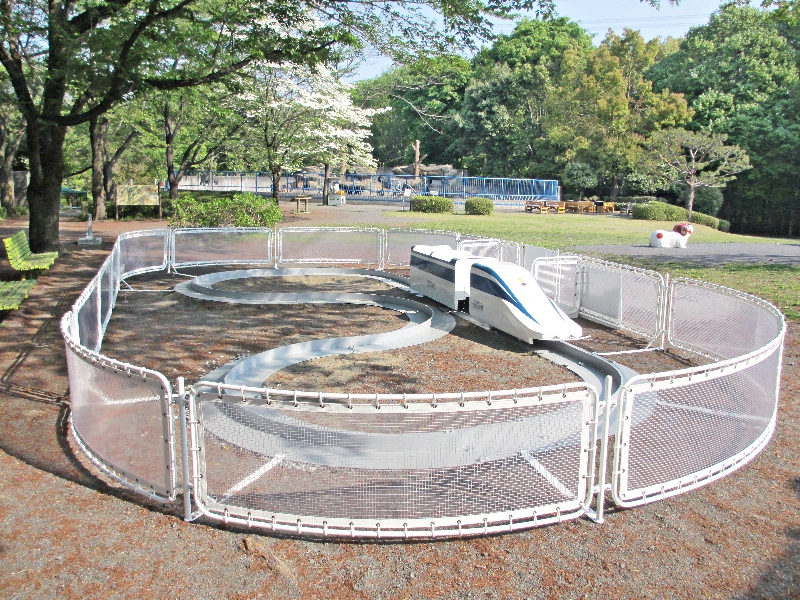

コースレイアウト案・・・運営するサイズに変更可能です。
標準サイズ(外柵基準) 幅9,500mm 奥行き5,000mm 高さ700mm

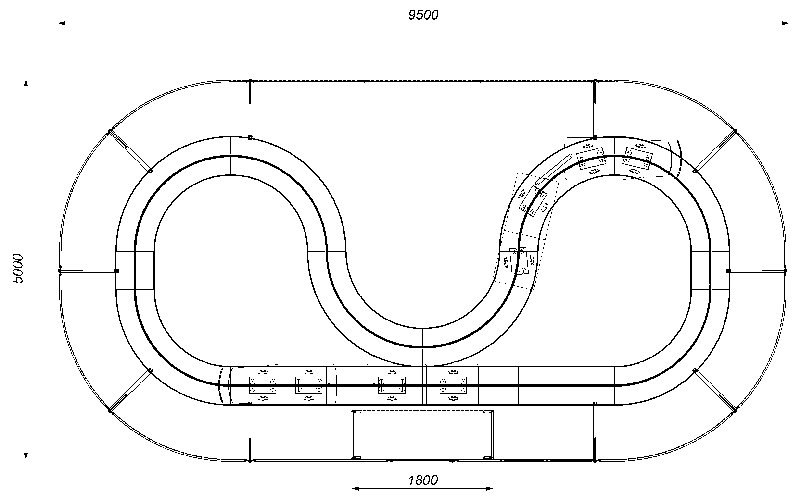

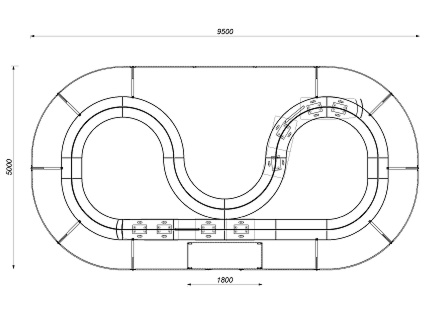

平面図
センターレールフィールド2014.04.04.tif

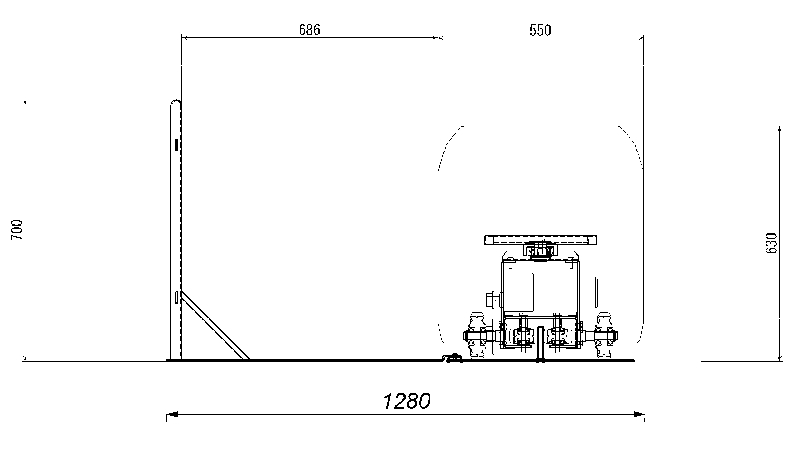

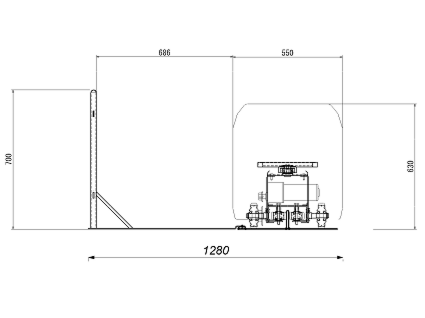

断面図
外柵支柱(HP用)zrd.tif

主要諸元

型   式
DC24V バッテリー式電気走行車
車両サイズ
先頭車 全長 1,400mm 全幅 550mm 全高 630mm
客  車 全長 1,450mm 全幅 550mm 全高 630mm
重   量
機関車 約65kg
客  車 約85kg(バッテリー約40kg含まず)
定   員
こども2名
速   度
約1.7km/h
電   源
入  力 バッテリー電源  DC24V駆動方式
駆動
DC24Vモーター X 1基
安全装置
機関車フロント部バンパーセンサー
走行中機能
走行途中に注意喚起音声発生機能(*オプション)
稼働時間
バッテリー SEB50搭載時の標準稼働時間   約10時間
